Industrielle 3D-Drucker

VX1000: Der Alleskönner unter den 3D-Druckern

1.000mm

lange Produkte

600dpi

Auflösung von bis zu

300l

Bauvolumen

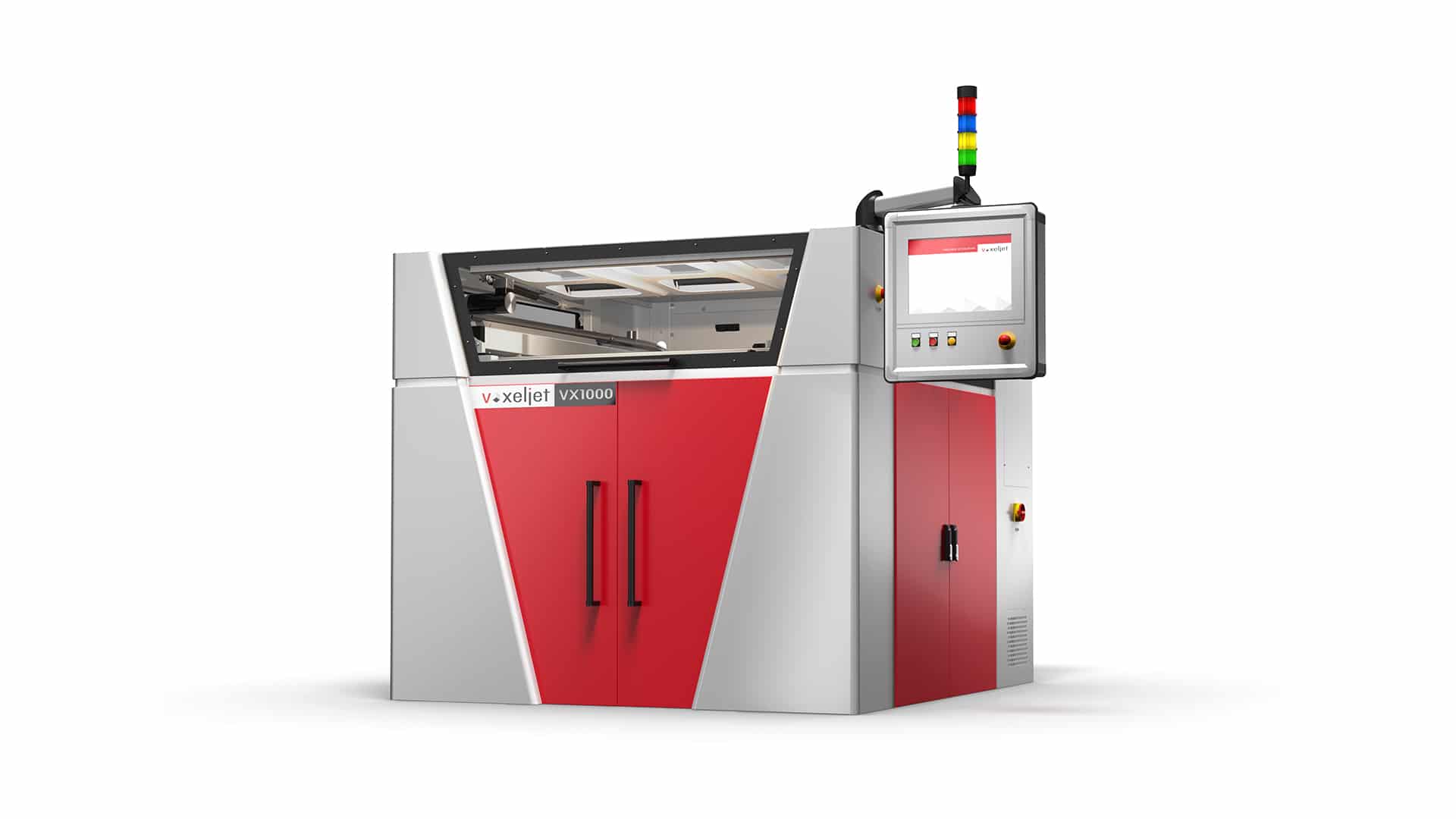

Die VX1000 ist ein robustes und vielfach eingesetztes 3D-Drucksystem für die Industrie. Von mittelgroßen Sandformen und -kernen für den Metallguss, über Feingussmodelle bis hin zu leistungsstarken, keramischen Bauteilen. Je nach Materialkonfiguration kann die VX1000 alle gängigen voxeljet Materialsystemen verarbeiten. Mit ihrem Bauvolumen von 1000 x 600 x 500 mm ist sie bestens für die kosten wirtschaftliche Fertigung von Prototypen sowie kleinen und mittleren Serienaufträgen geeignet.

Modernste Lösungstechnologie für verschiedene Anwendungen. Der VX1000 3D-Drucker erlaubt je nach Ausstattung die Verarbeitung von Furan- oder Phenolharz-Bindern und ist damit mit verschiedenen Quarzsanden und keramischen Sondersanden und Keramiken zur Form- und Kernherstellung kompatibel. Ist die Produktion von Feingussmodellen gefragt, bietet das 3D-Drucksystem mit dem PMMA Materialset eine geeignete Lösung. Die 3D-gedruckten Modelle verhalten sich wie konventionelle Wachslinge und können nahtlos in bestehende Produktionsketten eingegliedert werden. Egal ob flexibler Prototypenbau oder dynamische Kleinserienproduktion.

Das Raumwunder. Der Bauraum des VX1000 3D-Druckers von 1000 x 600 x 500 mm lässt sich für optimierte Stückkosten bestens ausnutzen. Durch das Drucken der Bauteile in einem Pulverbett werden diese automatisch durch ungebundenes Pulver stabilisiert und fixiert. So kann die VX1000 auch filigranste Bauteilgeometrien ausschussoptimiert herstellen. Gleichzeitig ermöglicht es der Binder-Jetting-Prozess, den Bauraum zum maximal möglichen Füllgrad zu nutzen, die Kosten pro Stück zu reduzieren und Nachbearbeitungsprozesse aufgrund nicht notwendiger Stützstrukturen zu beschleunigen.

Präzision bis ins feinste Detail. Hochpräzise piezoelektrische Druckköpfe und ausdauernde Maschinenkomponenten arbeiten auch bei Spitzenauslastung mit höchster Präzision und Qualität. Mit einer materialabhängigen Auflösung von bis zu 600 dpi erfüllt der VX1000 3D-Drucker selbst die höchsten Anforderungen in puncto Maßhaltigkeit und Toleranz. Sowohl im Fein- als auch im Sandguss und unabhängig von der geometrischen Komplexität des Bauteiles.

Vorteil Integration

Nahtlos integrierbar

Das Verwenden gießereiüblicher Materialien, ermöglicht die schnelle Weiterverarbeitung der Formen und Modelle.

Vorteil Geschwindigkeit

Hohe Druckgeschwindigkeit

Durch den Einsatz industrieller Druckköpfe erreicht die VX1000 extrem schnelle Bauraten. Für rasche Verfügbarkeit der Bauteile bei reduzierten Stückkosten.

Vorteil Output

Output

Hochwertige Maschinenkomponenten und intelligente Software sorgen für höchste Qualität in den gedruckten Bauteilen und einen nachhaltig stabilen Druckprozess.

Vorteil Materialvielfallt

Materialvielfalt

Mit einer Auflösung von bis zu 600 dpi, kann die VX1000 auch bei großformatigen Bauteilen mit bis zu 1 m Länge, selbst feinste Details in höchster Präzision abbilden.

Vorteil Robust

Dauereinsatz bereit

Die VX1000 ist für den produktiven Einsatz in der Industrie ausgelegt. Als robustes 3D-Drucksystem beweist sie Tag für Tag ihre Zuverlässigkeit im Dauereinsatz im industriellen Mehrschichtbetrieb.

Vorteil System Individualisierung

Individualisierung

Passen Sie die VX1000 an flexibel Ihre individuellen Anforderungen und Ihre Produktionsumgebung an.

Einsatzgebiete des VX1000 3D-Druckers

Mit einem Bauraum von 1000 x 500 x 600 mm ist die VX1000 der ideale 3D-Drucker für kleine und mittlere Serien. Auch bei großen Formen und Bauteilen.

Besonders großformatige Prototypen können enorme Werkzeugkosten verursachen. Die VX1000 begleitet Sie in jeder Phase der Entwicklung. Mit schnell verfügbaren Bauteilen für die Design-, Ergonomie- oder technische Funktionsbewertung. Extrem wirtschaftlich – schnell und präzise im Detail.
Prototypenentwicklung bei voxeljet
Sonderaufträge oder Einzelserien sind häufig mit hohen Werkzeugkosten verbunden. Mit dem VX1000 3D-Drucker können Sie Formen und Bauteile werkzeuglos und on-demand in 3D drucken. Speziell bei Kleinserien eine sinnvolle und kosteneffiziente Alternative.
Ersatzteilproduktion On-Demand von voxeljet
Ob als eine eigene Serie oder zur Verstärkung der implementierten Produktion. Durch das hohe Volumen der Jobbox und die hohe Druckgeschwindigkeit meistert der VX1000 3D-Drucker auch mittelgroße Serienaufträge problemlos und in höchster Qualität. Das gilt besonders für Bauteile oder Bauteilgruppen, die mehrfach in der Jobbox der VX1000 angeordnet werden können. Eine Fähigkeit, die sich in der Praxis auch als flexibles Element begleitend zu konventionellen Produktionslinien bewährt hat. Zum Beispiel zum schnellen Abfedern von volatilen Produktionsspitzen oder in der flexiblen Produktion von Bauteilvarianten in kleineren Stückzahlen.
Kleinserienproduktion voxeljet

Die VX1000 ist geeignet für:

90% Prototyping

70% Kleinserien

20% Serienproduktion

Flexibel in der Produktion

Schneller, variantenreicher – ohne hohe Vorlaufkosten. Binder Jetting 3D-Druck bietet der Industrie in allen Bereichen, in denen Geschwindigkeit und Flexibilität gefordert wird, entscheidende Wettbewerbsvorteile.

Time to market – Durch verkürzte Entwicklungs- und Produktionszeiten in Design und Funktion führen Sie ihre Produkte deutlich schneller zur Marktreife.

Geometrische Freiheit – Die additive Produktion hebt die fertigungstechnischen Limitierungen konventioneller Verfahren auf. Druckbar ist, was konstruktiv denkbar ist. Für Produkte die leichter, effizienter sind oder schlicht die Grenzen des bisher Machbaren sprengen.

Skalierung – Sind größere Bauteile oder höhere Stückzahlen gefragt, können sie die Produktion innerhalb der voxeljet VX-Serie ganz einfach auf andere, kleinere oder größere Systeme der voxeljet VX-Serie verlagern.

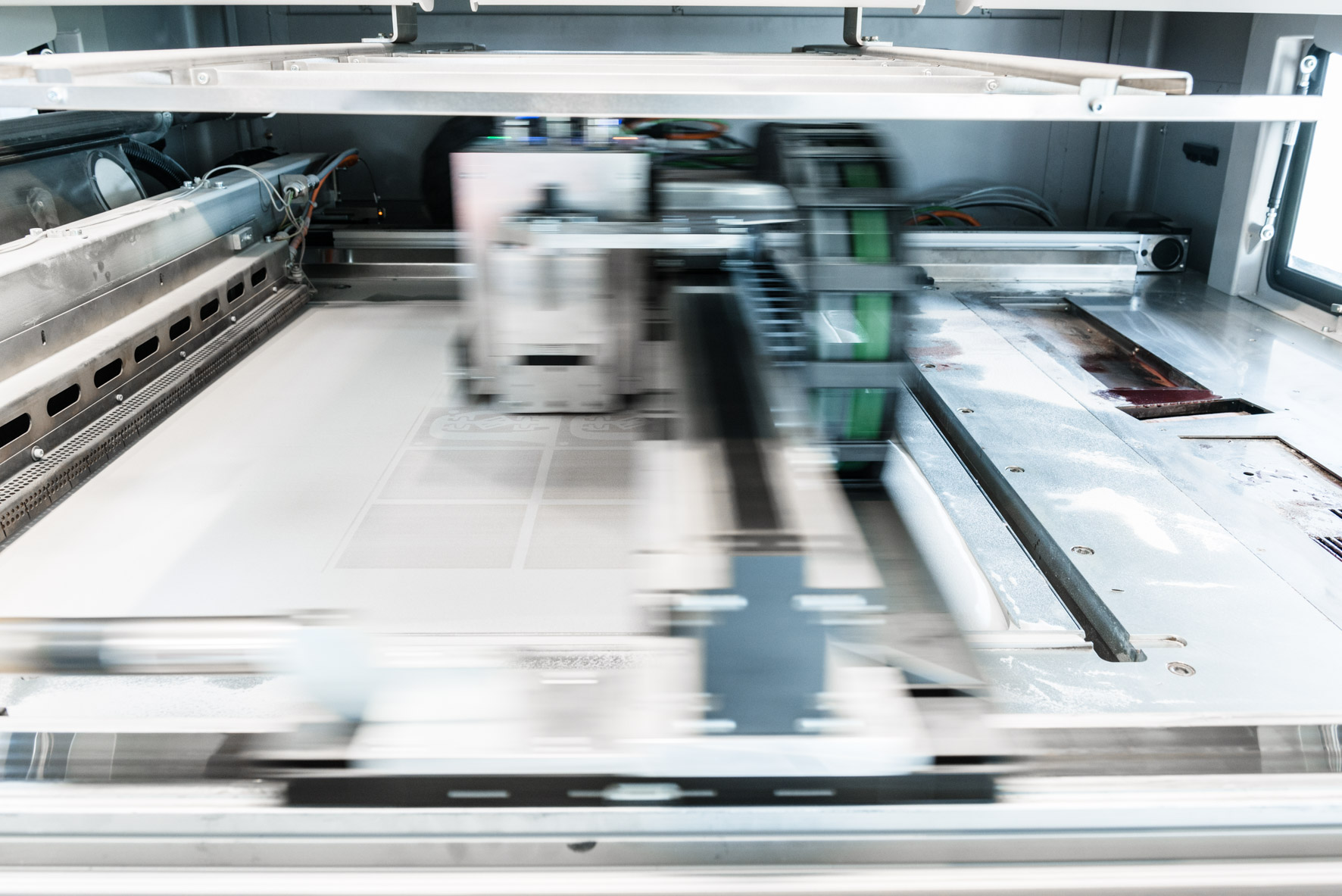

Der Druckprozess Binder Jetting

Das Binder Jetting-Verfahren ist ein 3D-Druckverfahren bei dem in dünnen Schichten aufgetragenes Pulvermaterial selektiv mit einem Binder verklebt wird.

Im Binder Jetting-Verfahren zerlegt die Systemsoftware die in den CAD-Daten definierte Form in Tausende dünner Schichten, aus denen sich die Form zusammensetzt. Selbst komplexe bionische Innenstrukturen oder ineinander berührungsfrei verkettete Produkte können in diesem Verfahren hergestellt werden.
Der Beschichter trägt haarfeine Schichten Pulvermaterial auf der Bauplattform auf, die anschließend selektiv vom Druckkopf verklebt werden. Diese Schritte wiederholen sich, bis das Produkt aufgebaut ist. In der Praxis werden meist mehrere Produkte in einer einzigen Jobbox produziert, um diese bestmöglich auszulasten.
Nach dem Druckprozess werden die gedruckten Bauteile von unverklebtem Material befreit und für die Weiterverarbeitung vorbereitet. voxeljet Materialen sind dabei ressourcenfreundlich und unverklebte Pulverreste können, je nach Materialsystem, in den Produktionskreislauf wieder eingespeist werden.
3D-Druck Dienstleistung On-Demand von voxeljet

Dank dieses Drucksystems sowie der kompletten Nachbearbeitung „inhouse“ bis hin zur Qualitätssicherung, konnten wir bei der Herstellung komplexer und qualitativ hochwertiger Sandgussformen eine Zeitersparnis von bis zu 60 % erreichen.

Jochen Hülsmann, GeschäftsführerLütgemeier GmbH

voxeljet 3D-Druck unterstütztInnovative Fahrzeugtechnik

Technische Daten

Dabei beeindruckt die VX1000 nicht nur mit Ihrer hohen Druckgeschwindigkeit, sondern im Vergleich mit konventionellen Verfahren auch mit reduzierten Stückkosten und Lieferzeiten. Vor allem bei hochkomplexen Bauteilen und filigranen Geometrien.

Verfahren:
voxeljet Binder Jetting Verfahren

Auflösung:
von bis zu 600 dpi

Bauvolumen:
300 Liter pro Job

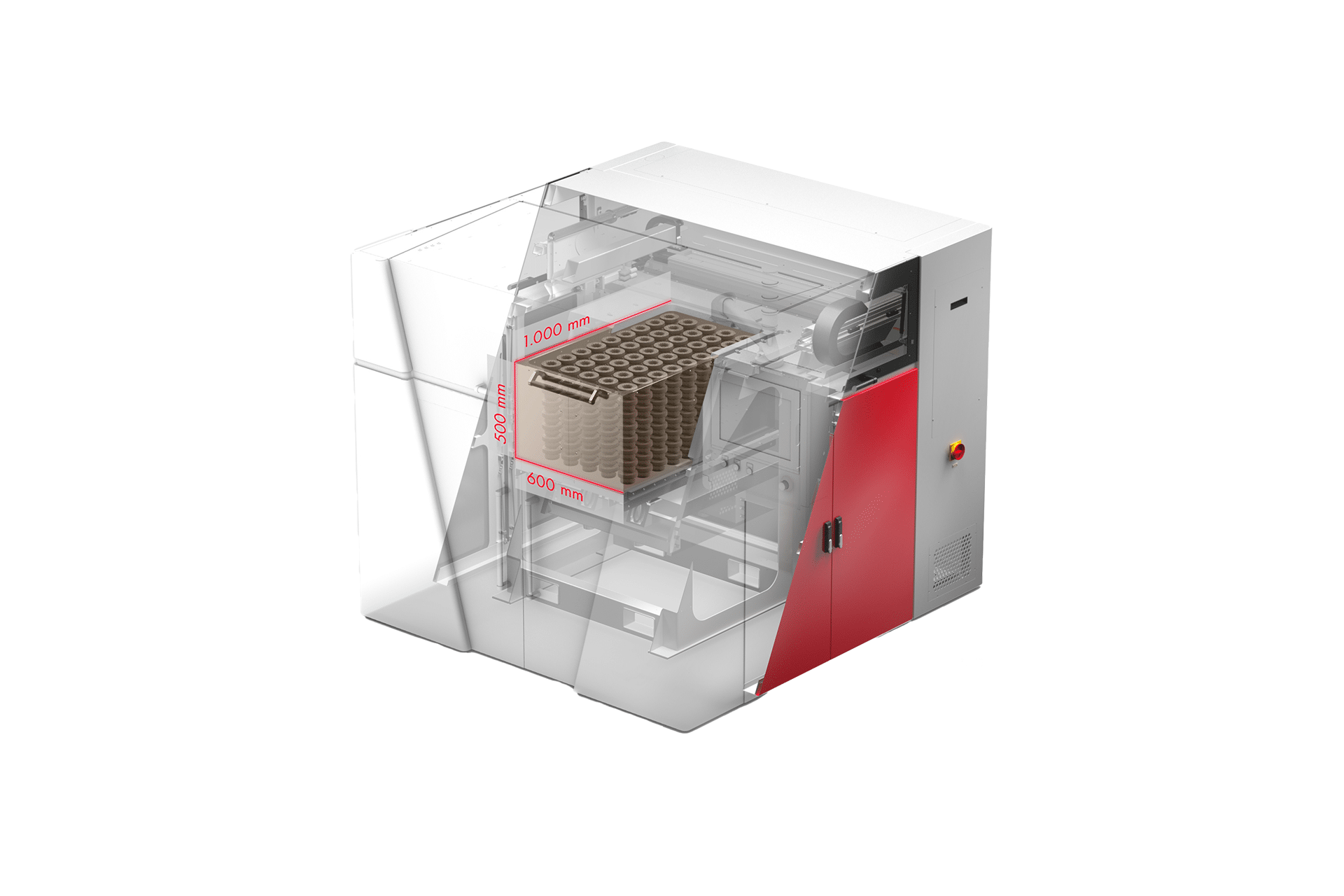

Jobboxmaße:
Höhe 500 mm, Länge 1.000 mm, Breite 600 mm

Prozess
Unsere Prozesse sind furanharz basiert (ODB), phenolharz basiert (PDB) oder wasserglas basiert (IOB) und sind ideal, für die hohen Qualitätsforderungen der Gießereiindustrie.

Sandsorten
Wir bieten neben klassischen Quarzsand mit unterschiedlichen Korngrößen auch Cerabeads an.

Nachbearbeitung
Die Nachbearbeitung erfolgt durch Epoxidharz Infiltration oder Versiegelung. Sofern die Teile nicht für den Gussprozess verwendet werden.

Prozesse
Unsere Prozesse PolyPor B oder PolyPor C sind optimal für die additive Fertigung von Kunststoffbauteilen.

Materialien
Mit unseren Kunststoffprozessen lassen sich Standart Polymethylmethacryat verdrucken.

Nachbearbeitung
Die Nachbearbeitung erfolgt durch Epoxidharz Infiltration, kalt oder warm Wachs Infiltration.

Prozesse
Unsere Keramikprozesse sind phenolharz basierte Prozesse (PDB) und wasser basiert (CDB) eignen sich optimal, für die Herstellung von komplexen und filigranen Kernen oder Formen.

Materialien
Mit unseren Keramikprozessen lass sich Slikat (SiC) und Oxid (AIO2, TiO2, ZrO2) basierte Keramiken verdrucken.

Nachbearbeitung
Die Nachbearbeitung kann durch Trocknung oder Imprägnierung mit anschließender Sinterung im Ofen erfolgen.

Dokumente zumDownloaden

  • Dokument Maschinendatenblatt
  • Dokument Materialdatenblatt

Support &Services

Sie haben konkrete Fragen zu den innovativen Einsatzmöglichkeiten von 3D-Druck in Ihrer Produktion? Sie möchten Maschinen autonom warten oder neue Materialien qualifizieren? Ihre Fragen zur Optimierung der Produktion mit additiven Fertigungstechnologien stehen bei voxeljet an erster Stelle.

Das industrielle 3D-Drucksystem VX1000 von voxeljet

Gebrauchte Systeme

Second hand, first class. Komplett bei voxeljet werksüberholte 3D-Drucksysteme mit einer 12-monatigen Gewährleistung bieten eine preisgünstige Alternative für Ihren Einstieg in Additive Manufacturing.

Mehr erfahren
Schulungen für den 3D-Druck von voxeljet

voxeljet Academy

Lernen Sie alles über die Möglichkeiten, wie additive Fertigung Ihre Produktion noch effizienter macht. Oder erfahren Sie von 3D-Druck-Experten aus erster Hand, wie digital getriebene Produktion Ihre Branche verändern wird.

Mehr erfahren
Kleinserienproduktion voxeljet

Additive Production Back-Up

Als sicheres Backup können voxeljet Maschinenkunden auf alle 3D Parts On-Demand Servicezentren weltweit zugreifen. Um Druckaufträge präferiert in der Fast Lane fertigen zu lassen.
