Industrieller 3D-Drucker

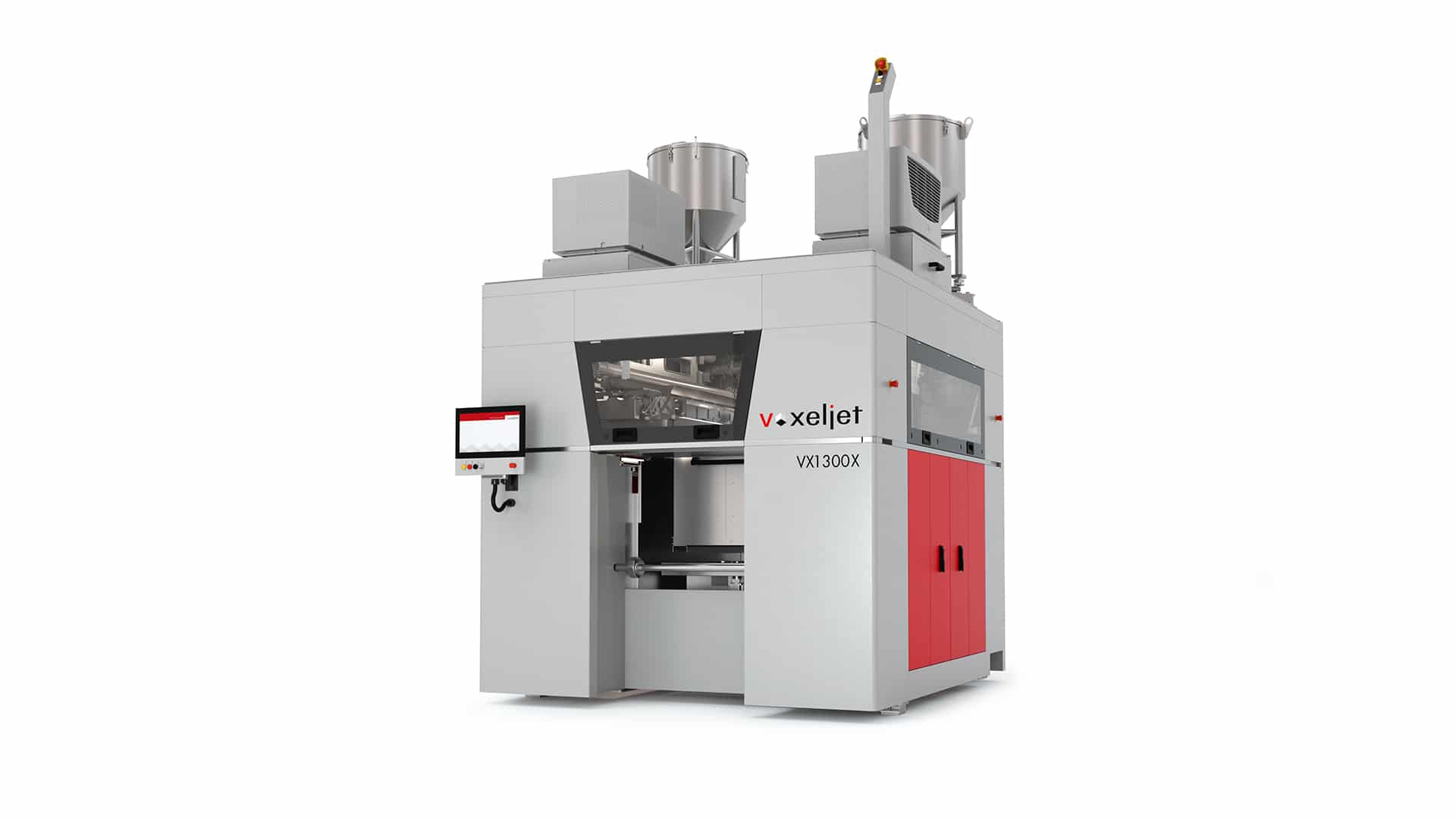

Der VX1300 X 3D-Drucker: additive Massenfertigung

Der Sprung zur Additiven Massenfertigung

1.280mm

lange Produkte

300dpi

hohe Auflösung

179l/std

Output

Der VX1300 X 3D-Drucker ist unsere einzigartige Lösung für die additive Serienproduktion hochkomplexer Sandkerne für den Metallguss. Produktivität ist dabei nur einer der vielen Wesenszüge der VX1300 X. Intelligent und wartungsschonend konzipiert, lässt sich die VX1300 X in bestehende vernetzte Produktionsumgebungen der Industrie 4.0 integrieren. Die werkzeuglose Fertigung von hochkomplexen Sandgusskernen maximiert die Gestaltungsfreiheit von Konstrukteuren und minimiert gleichzeitig Werkzeugkosten.

Im Rahmen unseres Kooperationsprojektes ICP (Industrialization of Core Printing) haben wir den VX1300 X 3D-Drucker entwickelt. Ein auf die additive Massenfertigung ausgelegter 3D-Drucker, der im Hinblick auf Produktivität und Automation seines gleichen sucht. Eine höchst leistungsfähige Prozesseinheit ermöglicht bidirektionales Beschichten und gleichzeitiges Bedrucken des Baufeldes. Damit erreicht die VX1300 X beispiellos kurze Schichtzeiten und hohe Output-Volumina. Auch im Mehrschichtbetrieb und Dauereinsatz.

Serienproduktion mit der höchsten Flexibilität. Das bietet der VX1300 X 3D-Drucker, denn er kann wahlweise mit furanischen oder anorganischen Materialsystemen betrieben werden. Mit einer vollautomatisierten Nachbearbeitungszelle werden die komplexen Sandkerne für den Metallguss vorbereitet und in den bestehenden Gussprozess integriert. Der werkzeuglose Aufbau der Sandkerne ermöglicht Variantenwechsel in konkurrenzloser Geschwindigkeit. Ganz ohne aufwändigen Werkzeugwechsel und Ruhezeiten der Produktion.

Der VX1300 X 3D-Drucker behält sich selbst und seine Produktion stets im Blick. Denn er ist serienmäßig mit redundanten Baugruppen zur Prozesssicherheit und Predictive Maintenence ausgestattet. Sollte es zu einem Ausfall einzelner Systemkomponenten kommen, ist die VX1300 X durch Einschalten der zusätzlichen Baugruppen in der Lage, Stillstandzeiten zu vermeiden.

Vorteil Output

Maximal produktiv

Mit 179 L/h zählt die VX1300 X zu den wirtschaftlichsten und produktivsten 3D-Drucksystemen weltweit.

Vorteil Benutzerfreundlichkeit

Schnell gelernt, smart bedient

Der VX1300 X 3D-Drucker kann viel – aber die Bedienung bleibt dank eines durchdachten ergonomischen Konzepts über die gesamte voxeljet VX-Serie ganz einfach.

Vorteil Automatisierung

Integration leicht gemacht

Mit einer maßgeschneiderten Post-Prozesskette kann das 3D-Drucksystem schnell in konventionelle und vernetzte Produktionsumgebungen integriert werden.

Vorteil umweltfreundlich und recycelbar

Schonend für Umwelt und Personal

Standardmäßig ist der VX1300 X 3D-Drucker für die Verarbeitung anorganischer Bindemittel ausgerüstet. Beim Metallguss entsteht somit ausschließlich Wasserdampf, der sowohl die Umwelt als auch die Mitarbeitenden schont.

Vorteil Risikoreduktion

Sicher in Planung und Produktion

Modernste Sensorik gewährleistet fest planbare Wartungszeiten. Eine intelligente Prozessüberwachung vermeidet Fehlerquellen und kostenintensive Fehlteile.

Vorteil Robust

Geschaffen für den Dauereinsatz

Die VX1300 X ist für den nachhaltig produktiven Einsatz in der Industrie ausgelegt. Als robustes 3D-Drucksystem ist sie für den Dauereinsatz im industriellen Mehrschichtbetrieb konstruiert.

Die VX1300 X ist geeignet für:

50% Prototyping

80% Kleinserien

90% Serienproduktion

Flexibel in der Produktion

Schneller, variantenreicher – ohne hohe Vorlaufkosten. Binder-Jetting-3D-Druck bietet der Industrie in allen Bereichen, in denen Geschwindigkeit und Flexibilität gefordert sind, entscheidende Wettbewerbsvorteile. Und darüber hinaus eröffnet die additive Fertigung der Entwicklung in Design und Funktion völlig neue Möglichkeiten in der Konstruktion.

Time to market – Durch verkürzte Entwicklungs- und Produktionszeiten in Design und Funktion führen Sie ihre Produkte deutlich schneller zur Marktreife.

Geometrische Freiheit – Die additive Produktion hebt die fertigungstechnischen Limitierungen konventioneller Verfahren auf. Druckbar ist, was konstruktiv denkbar ist. Für Produkte die leichter, effizienter sind oder schlicht die Grenzen des bisher Machbaren sprengen.

Skalierung – Sind kleinere Bauteile oder niedrigere Stückzahlen gefragt, können Sie die Produktion innerhalb der voxeljet VX-Serie ganz einfach auf andere, kleinere Systeme der voxeljet VX-Serie verlagern. Oder zu Stoßzeiten auf die on demand Dienstleistung von voxeljet zurückgreifen, um Produktionsengpässe zu vermeiden.

Der Druckprozess Binder Jetting

Das Binder Jetting-Verfahren ist ein 3D-Druckverfahren bei dem in dünnen Schichten aufgetragenes Pulvermaterial selektiv mit einem Binder verklebt wird.

Im Binder Jetting-Verfahren zerlegt die Systemsoftware die in den CAD-Daten definierte Form in Tausende dünner Schichten, aus denen sich die Form zusammensetzt. Selbst komplexe bionische Innenstrukturen oder ineinander berührungsfrei verkettete Produkte können in diesem Verfahren hergestellt werden.
Der Beschichter trägt haarfeine Schichten Pulvermaterial auf der Bauplattform auf, die anschließend selektiv vom Druckkopf verklebt werden. Diese Schritte wiederholen sich, bis das Produkt aufgebaut ist. In der Praxis werden meist mehrere Produkte in einer einzigen Jobbox produziert, um diese bestmöglich auszulasten.
Nach dem Druckprozess werden die gedruckten Bauteile von unverklebtem Material befreit und für die Weiterverarbeitung vorbereitet. voxeljet Materialen sind dabei ressourcenfreundlich und unverklebte Pulverreste können, je nach Materialsystem, in den Produktionskreislauf wieder eingespeist werden. Im Rahmen unseres ICP-Kooperationsprojektes, ist dieser Prozess vollautomatisiert und bedarf keiner manuellen Nacharbeit.
Entpacken der VX2000 von voxeljet

Seit mehr als 50 Jahren entwickelt Loramendi Anlagen für die Gießereiindustrie und erfreut sich heute eines weltweiten Prestiges. Wir sind als Hersteller von robusten, zuverlässigen Maschinen und Lösungen bekannt, die speziell für die spezifischen Herausforderungen der Gießereiindustrie entwickelt wurden. Wir freuen uns sehr über diesen neuen Weg, der die Landschaft der Gießereiindustrie vollständig verändern und neue Standards für die Kernherstellung setzen wird.

Joseba Goitia, General ManagerLoramendi

Industrialization of Core Printing

Zum Use Case

3D-Automation in Excellence Cooperation

Die VX1300 X schöpft das volle Potenzial im Zusammenspiel mit integrierten Automationsprozessen, Entpack- und Finish-Prozessen aus. Dabei ist uns bewusst, dass jede Produktionsumgebung besonders ist und ein spezifisches auf die Branche zugeschnittenes Automationskonzept benötigt. Um Ihnen die bestmögliche Lösung für Ihre Produktion zu bieten, haben wir uns mit den besten der Automationsexperten in den unterschiedlichsten Branchen zusammengeschlossen, um Ihnen mit hohem Fachwissen für Ihre Prozesse die optimalen Nachbearbeitungs- und Automationsinstrumente maßgeschneidert anzubieten. Eine Kooperation der Besten – zur nachhaltigen Optimierung Ihrer Produktion.

Technische Daten

Bei der voxeljet VX1300 X handelt es sich um ein auf die additive Massenfertigung ausgelegten 3D-Drucker, der im Hinblick auf Produktivität und Automation seines gleichen sucht.  Auch im Mehrschichtbetrieb und Dauereinsatz erreicht die VX1300 X dabei eine Auflösung von bis zu 300 dpi und gewährleistet hervorragende Reproduzierbarkeit bei hohen Stückzahlen.

Verfahren:
voxeljet Binder Jetting Verfahren

Auflösung:
Bis zu 300 dpi

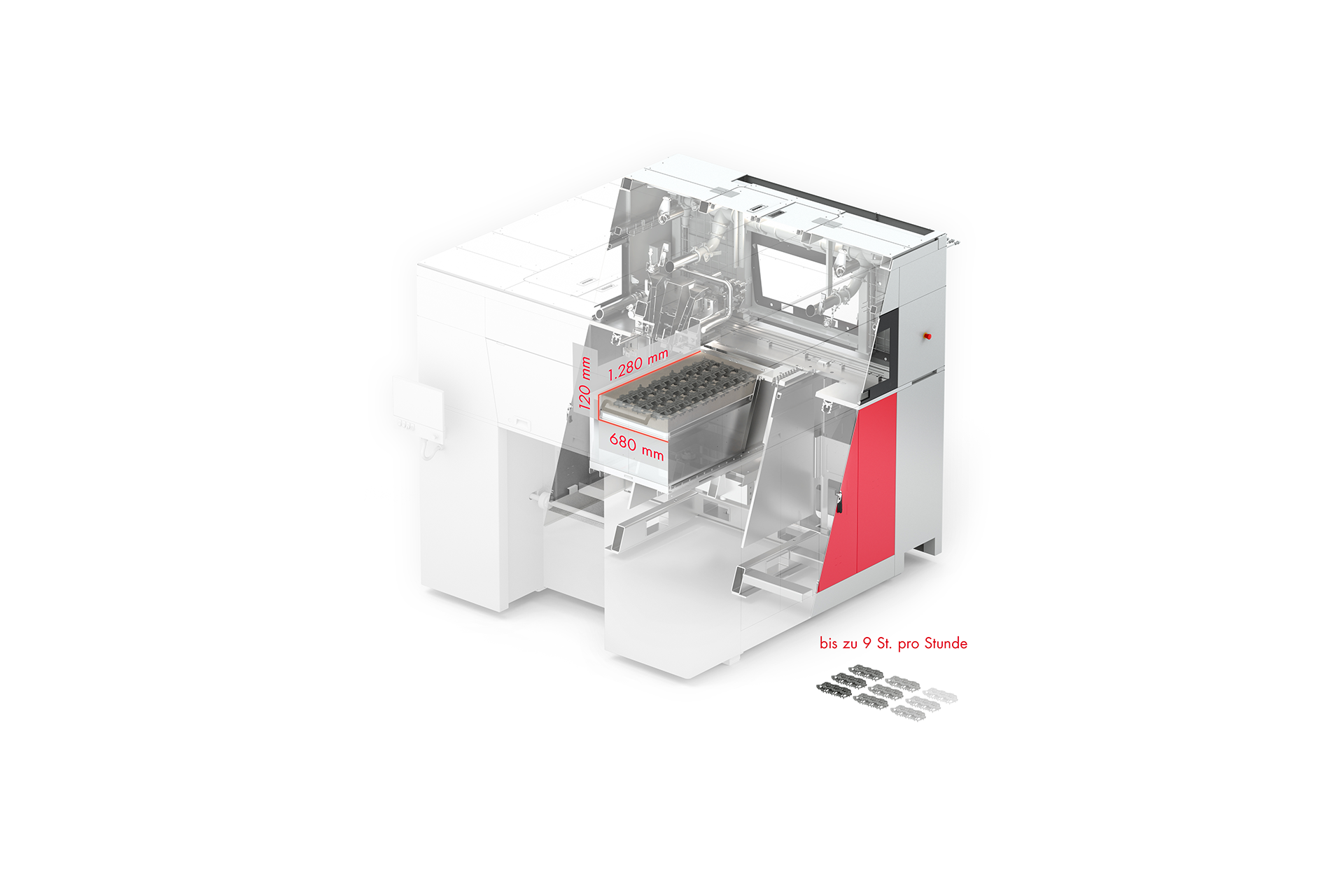

Output:
179 Liter pro Stunde

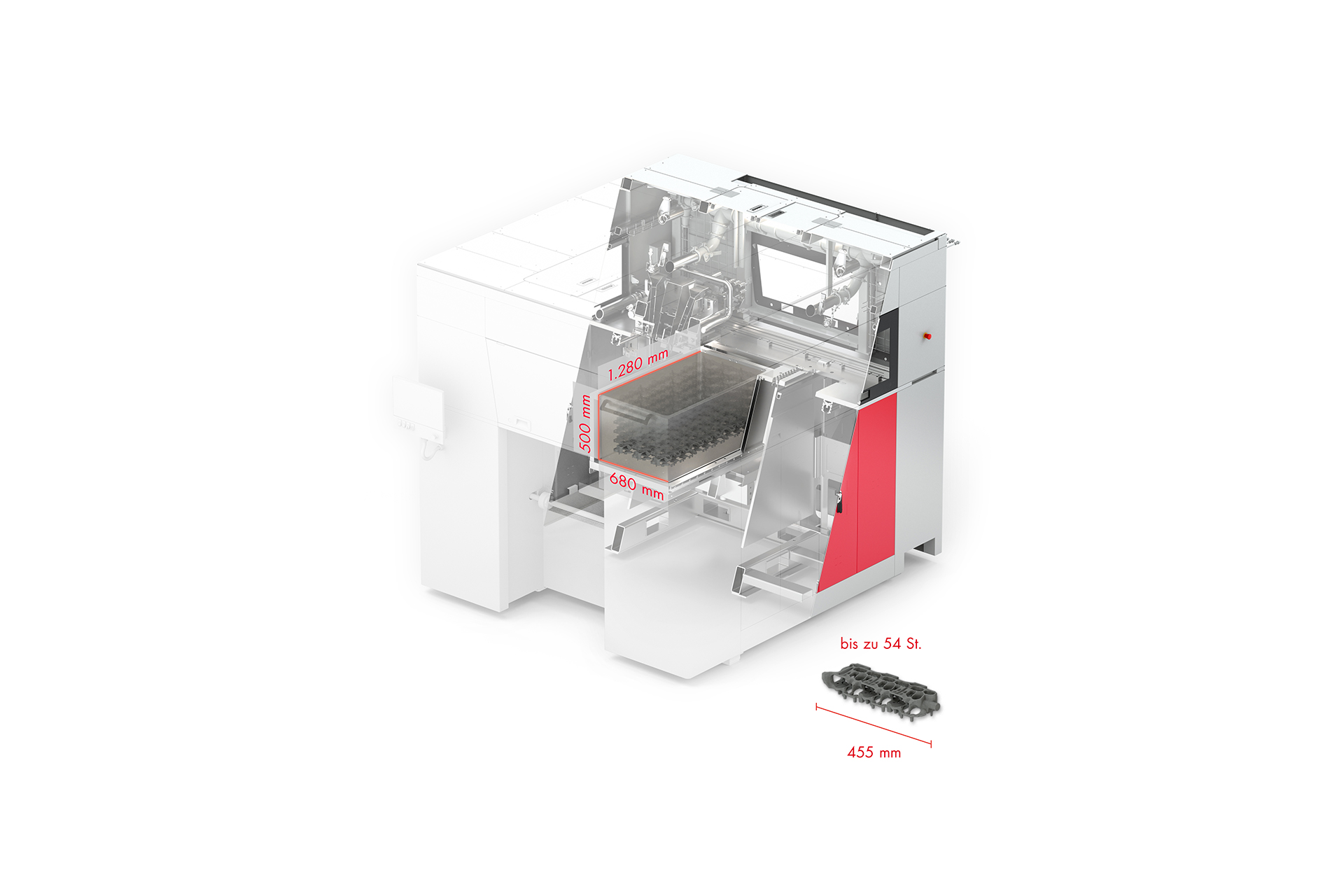

Jobboxmaße:
Höhe 500 mm, Länge 1.280 mm, Breite 680 mm

Prozess
Unser Prozess ist wasserglasbasiert (IOB) und ist ideal, für die hohen Qualitätsforderungen der Gießereiindustrie.

Sandsorten
Wir bieten klassische Quarzsande mit unterschiedlichen Korngrößen an.
