Industrieller 3D-Drucker

VX4000: Der weltweit größte 3D-Drucker für Sand

4.000mm

lange Produkte

200dpi

hohe Auflösung

8000l

Bauvolumen

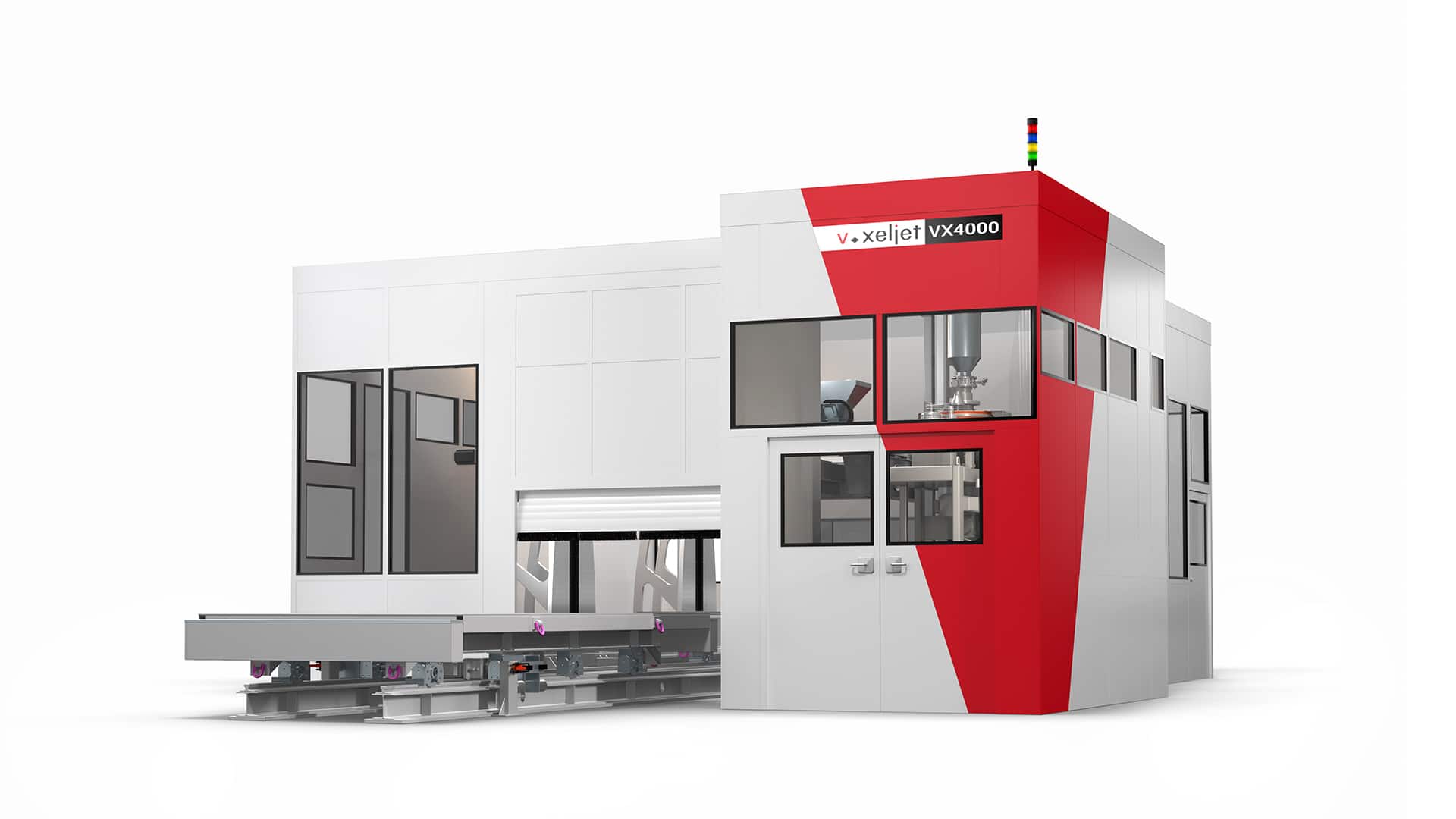

Der VX4000 3D-Drucker ist das größte 3D-Drucksystem für Sandformen auf der Welt. Mit einem zusammenhängenden Bauraum von 4 x 2 x 1 m sucht er in Sachen Bauvolumen seinesgleichen.

In Sachen Flexibilität und Reproduzierbarkeit eine Klasse für sich. Der VX4000 3D-Drucker bietet aufgrund seines Bauraums, seiner Präzision und seiner Geschwindigkeit die Möglichkeit, großformatige Sonderformen oder kleinere Teile in Serienqualität effizient und wirtschaftlich herzustellen. Mit einer bidirektionalen Druckkopftechnologie kann die VX4000 das gesamte Baufeld von 4 m Länge und 2 m Breite in nur zwei Überfahrten bedrucken.

Durch den Einsatz gießereiüblicher Materialien können 3D-gedruckte Formen nahtlos in bestehende Wertschöpfungsketten eingegliedert werden. Der VX4000 3D-Drucker arbeitet mit für den 3D-Druck optimiertem Furanzharz und standardisierten Quarzsanden. Der Druckkopf ermöglicht dabei eine Auflösung von bis zu 300 dpi und kann somit auch komplexeste Bauteilgeometrien präzise und haargenau abbilden. Ideal zur Ergänzung der bestehenden Produktion oder zum Abfedern von volatilen Produktionsspitzen.

Als robuster 3D-Drucker ist die VX4000 bestens für anspruchsvolle industrielle Anwendungen im Mehrschichtbetrieb gewappnet. Die VX4000 ist in der Lage, enorme Volumina zu verarbeiten. Dank eines innovativen angepassten Druckprozesses wird das Gewicht der Betriebsmittel nicht auf die sensiblen Maschinenkomponenten übertragen. Dieser Faktor und das intelligente Wartungskonzept gewährleisteten eine 24-stündige Betriebsbereitschaft der VX4000 sowie eine nachhaltige hohe Systemverfügbarkeit.

Vorteil Benutzerfreundlichkeit

Schnell gelernt, smart bedient.

Der VX4000 3D-Drucker kann viel – aber die Bedienung bleibt dank eines durchdachten ergonomischen Konzepts über die gesamte voxeljet VX-Serie hinweg ganz einfach.

Vorteil Integration

Nahtlos integrierbar

Das Verwenden gießereiüblicher Materialien, ermöglicht die schnelle Weiterverarbeitung der Formen, Teile und Modelle.

Vorteil Output

Maximal produktiv

Mit 139 L/h zählt die VX4000 zu den wirtschaftlichsten und produktivsten 3D-Drucksystemen weltweit.

Vorteil Präzise

Präzision

Mit einer Auflösung von bis zu 200 dpi, kann die VX4000 auch bei großformatigen Bauteilen mit bis zu 4m Länge, selbst feinste Details in höchster Präzision abbilden.

Vorteile Flexibilität

Wirtschaftlich und flexibel

Die VX4000 druckt große Formen in kleiner Anzahl oder kleine Formen in sehr großer Anzahl. Beeindruckend effizient bei großen Formen in kleiner Auflage oder kleinere Formen in großer Anzahl.

Vorteil System Qualität

Dauereinsatz bereit

Der VX4000 3D-Drucker ist für den produktiven Einsatz in der Industrie ausgelegt. Als robustes 3D-Drucksystem beweist er Tag für Tag seine Zuverlässigkeit im Dauereinsatz des industriellen Mehrschichtbetriebs.

Einsatzgebiete des VX4000 3D-Druckers

Mit einem Bauraum von 4000 x 2000 x 1000 mm ist die VX4000 der ideale 3D-Drucker für großformatige Einzelformen oder eine Vielzahl von Kleinserienbauteilen.

Werkzeugkosten werden vor allem bei Gussteilen, die mehrere Tonnen Gewicht haben können, zum entscheidender Kostentreiber. Für solche Fälle bietet die VX4000 eine effiziente und kostenwirtschaftliche Lösung für die Industrie. Denn sie produziert Sandformen und -kerne werkzeuglos und schnell. Dank dem Einsatz gießereiüblicher Materialien stehen Formen in kürzester Zeit für den Abguss bereit.
Mit dem VX4000 3D-Drucker können Sie Formen und Bauteile in Serienqualität on-demand in 3D drucken. Speziell bei kleinen oder mittleren Losgrößen eine sinnvolle und kosteneffiziente Alternative zur konventionellen Produktion.
Sie können die VX4000 auch zur Verstärkung der implementierten Produktion einsetzen. Zum Beispiel zum schnellen Abfedern von volatilen Produktionsspitzen oder in der flexiblen Produktion von Bauteilvarianten in kleineren Stückzahlen.

Die VX4000 ist geeignet für:

50% Prototyping

90% Kleinserien

65% Serienproduktion

Flexibel in der Produktion

Schneller, variantenreicher – ohne hohe Vorlaufkosten. Binder-Jetting-3D-Druck bietet der Industrie in allen Bereichen, in denen Geschwindigkeit und Flexibilität gefordert sind, entscheidende Wettbewerbsvorteile.

Time to market – Durch verkürzte Entwicklungs- und Produktionszeiten in Design und Funktion führen Sie ihre Produkte deutlich schneller zur Marktreife.

Geometrische Freiheit – Die additive Produktion hebt die fertigungstechnischen Limitierungen konventioneller Verfahren auf. Druckbar ist, was konstruktiv denkbar ist. Für Produkte die leichter, effizienter sind oder schlicht die Grenzen des bisher Machbaren sprengen.

Skalierung – Sind größere Bauteile oder höhere Stückzahlen gefragt, können sie die Produktion innerhalb der voxeljet VX-Serie ganz einfach auf andere, kleinere oder größere Systeme der voxeljet VX-Serie verlagern.

Der Druckprozess Binder Jetting

Das Binder Jetting-Verfahren ist ein 3D-Druckverfahren bei dem in dünnen Schichten aufgetragenes Pulvermaterial selektiv mit einem Binder verklebt wird.

Im Binder Jetting-Verfahren zerlegt die Systemsoftware die in den CAD-Daten definierte Form in Tausende dünner Schichten, aus denen sich die Form zusammensetzt. Selbst komplexe bionische Innenstrukturen oder ineinander berührungsfrei verkettete Produkte können in diesem Verfahren hergestellt werden.
CAD Datei Aufbereitung auf der VX4000 von voxeljet
Der Beschichter trägt haarfeine Schichten Pulvermaterial auf der Bauplattform auf, die anschließend selektiv vom Druckkopf verklebt werden. Diese Schritte wiederholen sich, bis das Produkt aufgebaut ist. In der Praxis werden meist mehrere Produkte in einer einzigen Jobbox produziert, um diese bestmöglich auszulasten.
3D-Druckverfahren auf der VX4000 von voxeljet
Nach dem Druckprozess werden die gedruckten Bauteile von unverklebtem Material befreit und für die Weiterverarbeitung vorbereitet. voxeljet Materialen sind dabei ressourcenfreundlich und unverklebte Pulverreste können, je nach Materialsystem, in den Produktionskreislauf wieder eingespeist werden.
Entpacken auf der VX4000 von voxeljet

Wir wollen unseren Kunden eine Komplettlösung anbieten und uns als Lieferant von hochwertigen, einbaufertigen Komponenten in Rekordzeit positionieren. Mit der VX4000 von voxeljet sind wir in der Lage, die Flexibilität unserer Produktion drastisch zu erhöhen. So können wir auch auf komplexe Projekte schnell reagieren. Denn der 3D-Druck verschafft uns einen einzigartigen Wettbewerbsvorteil, insbesondere bei der Erweiterung unserer Geschäftsfelder.

K. E. Shanavaz, GeschäftsführerPeekay Steel Casting (P) LTD.

Peekay Steel Casting (P) Ltd.

Technische Daten

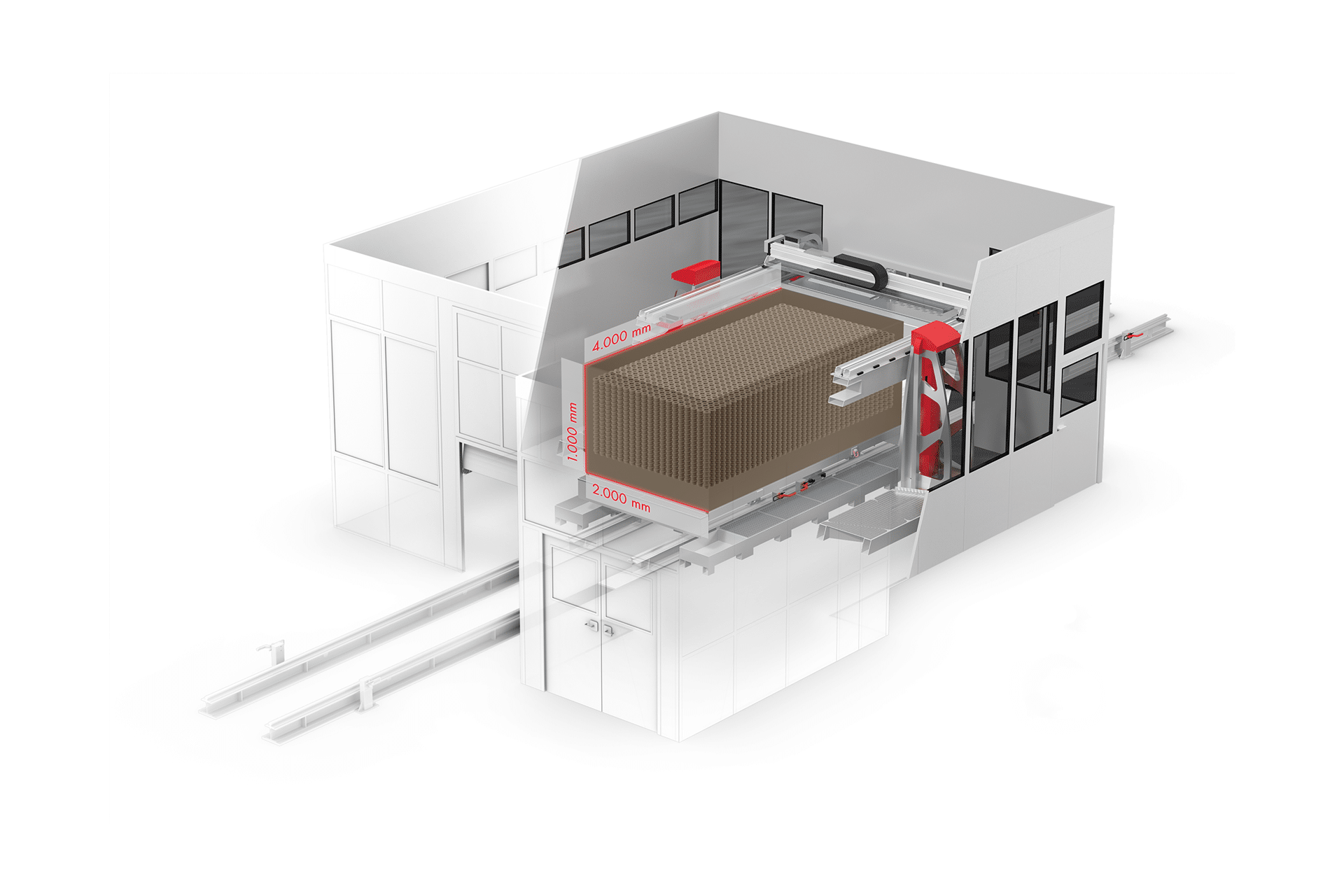

Mit einer bidirektionalen Druckkopftechnologie, ist die VX4000 in der Lage, das gesamte Baufeld von 4 Metern Länge und 2 Metern Breite in nur zwei Überfahrten zu bedrucken. Während der Druckkopf noch das Baufeld bedruckt, beginnt das 3D-Drucksystem zudem schon damit die nächste Schicht Sand zu applizieren.

Verfahren:
voxeljet Binder Jetting Verfahren

Auflösung:
Bis zu 200 dpi

Output:
139 Liter pro Stunde

Jobboxmaße:
Höhe 1.000 mm, Länge 4.000 mm, Breite 2.000 mm

Prozess
Unser Prozess ist furanharz basiert (ODB) und ist ideal, für die hohen Qualitätsforderungen der Gießereiindustrie.

Sandsorten
Wir bieten klassischen Quarzsand mit unterschiedlichen Korngrößen an.

Nachbearbeitung
Die Nachbearbeitung erfolgt durch Epoxidharz Infiltration oder Versiegelung. Sofern die Teile nicht für den Gussprozess verwendet werden.
